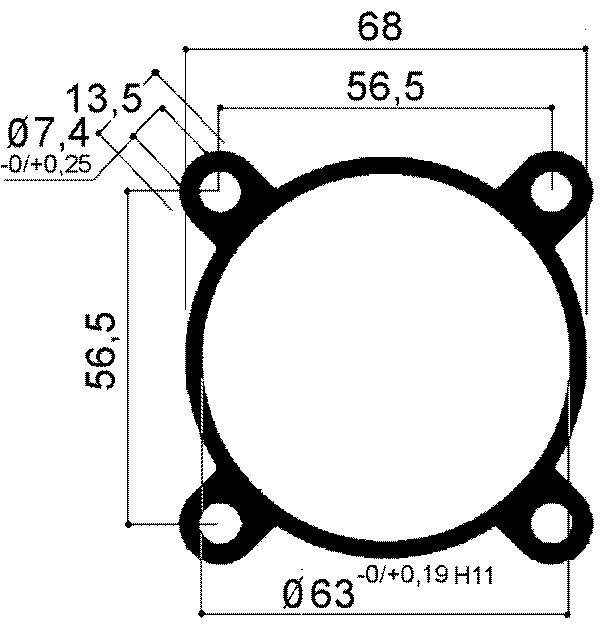

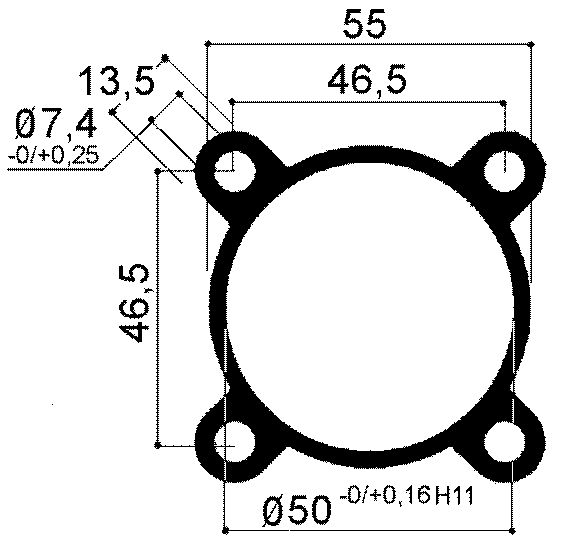

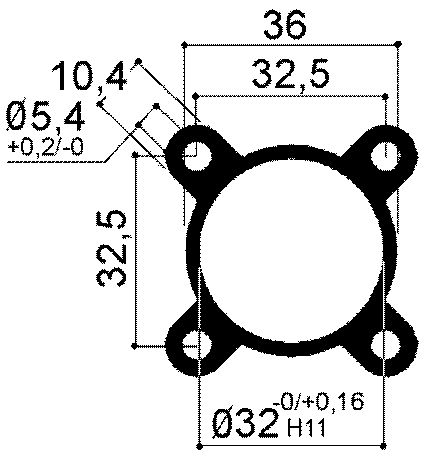

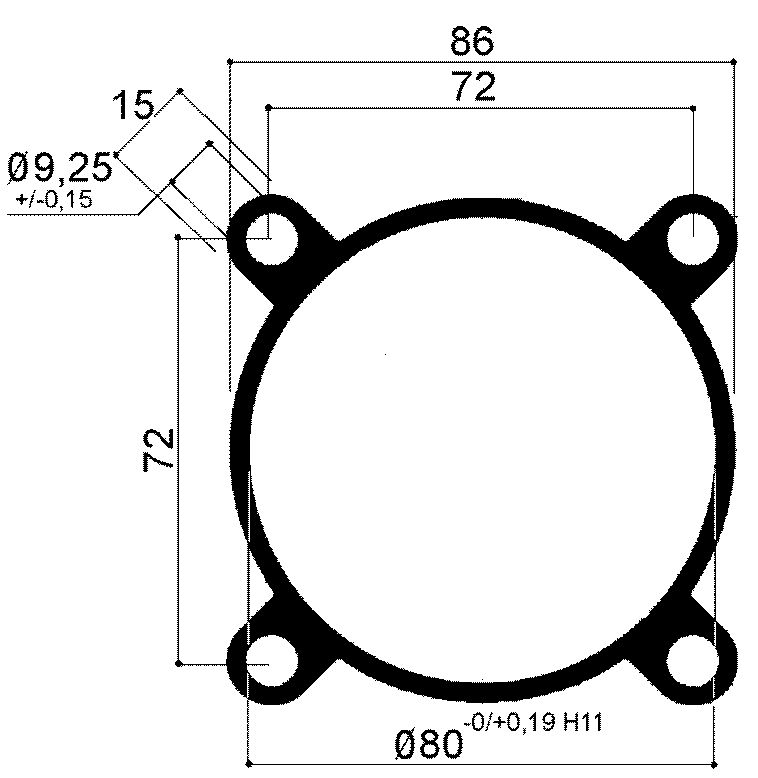

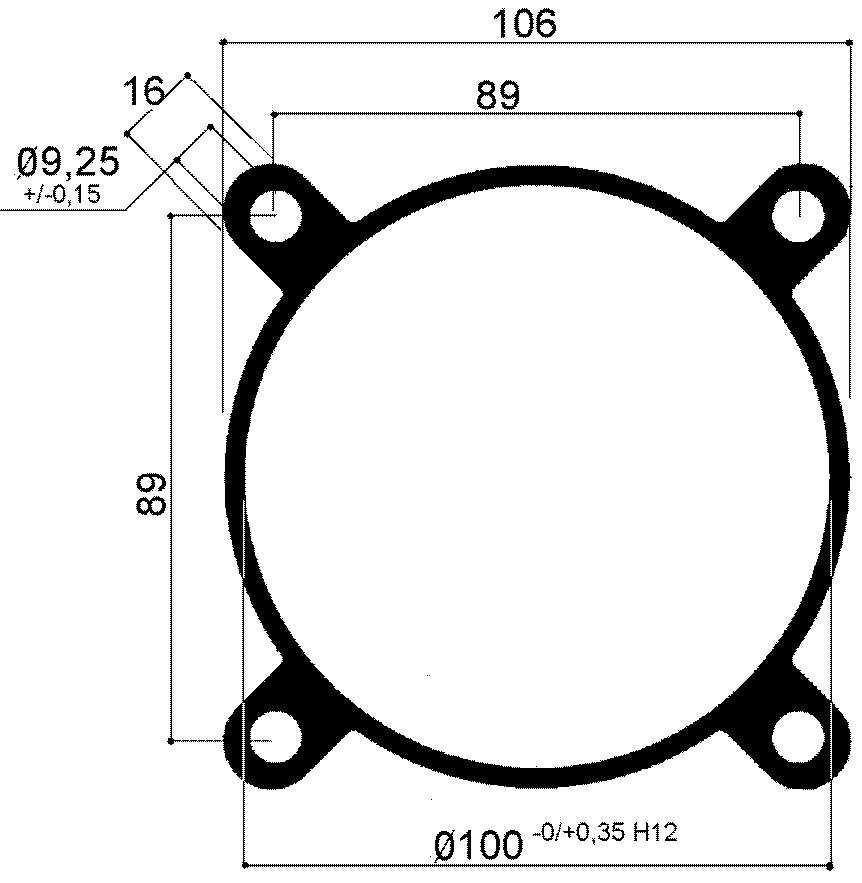

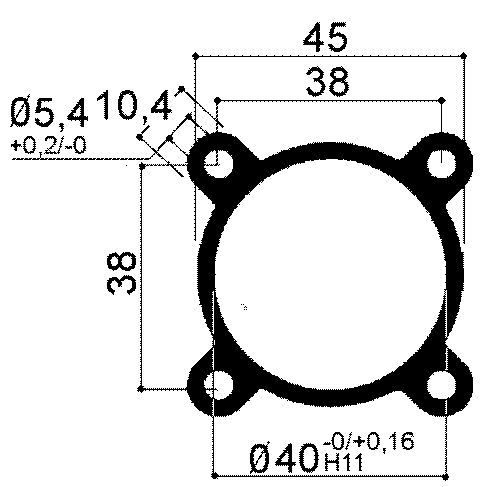

TUBI IN ALLUMINIO PER CILINDRI PNEUMATICI: SERIE 90 ISO 15552
Tubi in alluminio adatti alla realizzazione di cilindri pneumatici per azionamenti. Tali tubi sono estrusi , in lega di alluminio EN-AW6063T6 successivamente calibrati - brocciati tramite lavorazione meccanica ed in fine anodizzati classe 20 µm
NOTA: CARATTERISTICHE TECNICHE PECULIARI PRODOTTO DI ALTA QUALITA’ dopo una accurata estrusione il profilo viene sottoposto ad una speciale lavorazione di calibratura a freddo della camicia (parte interna) . I profili della serie 90 hanno i fori posti sulle orecchie del profilo adatti a filettatura metrica tramite rullatura
Caratteristiche meccaniche minime:
Rm= Mpa 245 Rp0,2= Mpa 200 A5%=8 HBW=80
Anodizzazione:
- spessore dello strato di ossido: classe 20 µm +10/-4 (interno) +10/-8 (esterno)
- durezza dello strato di ossido: 420 HV25 +130/-30
Rugosita’ diametro interno:
Rugosità’ diametro interno: -Ra radiale ≤ 0,6 µm -Rmax radiale ≤ 9 µm -Ra assiale ≤ 0,4 µm
Gamma completa dei nostri profili in alluminio consultabile sul sito: www.omar-alluminio.it
I fori di fissaggio sono predisposti per la filettatura metrica mediante rullatura o per l'impiego di viti autofilettanti
 |
|
 |
|
 |
|
 |
|
 |
|
 |
