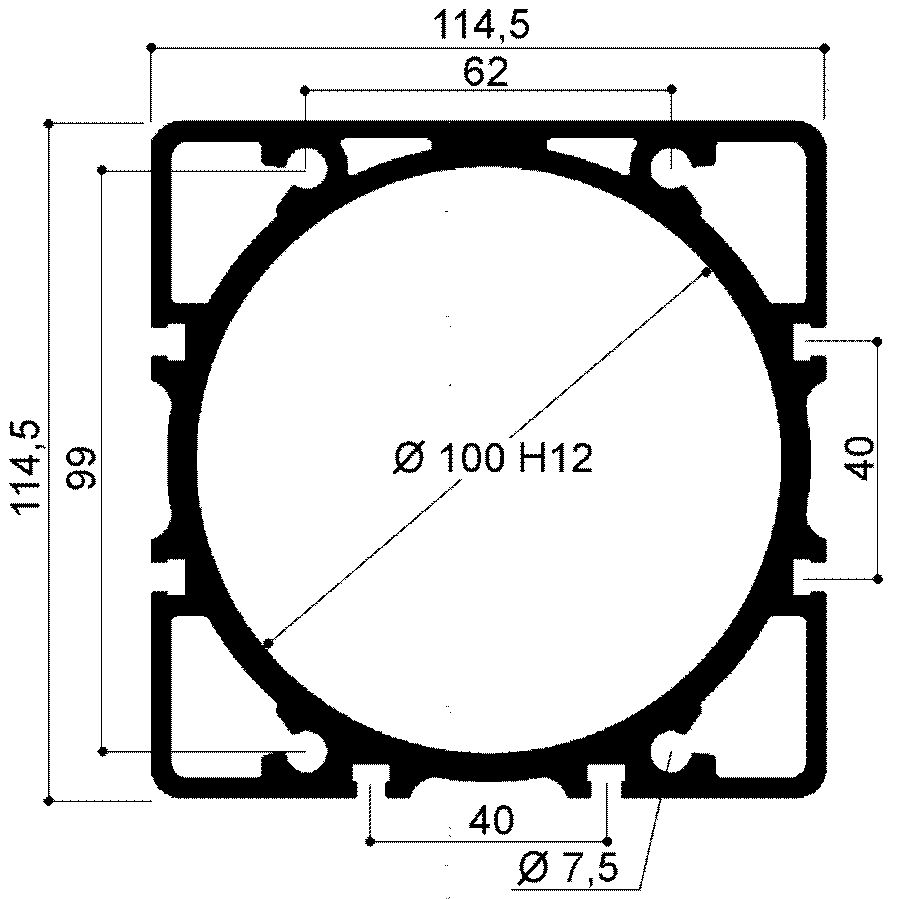

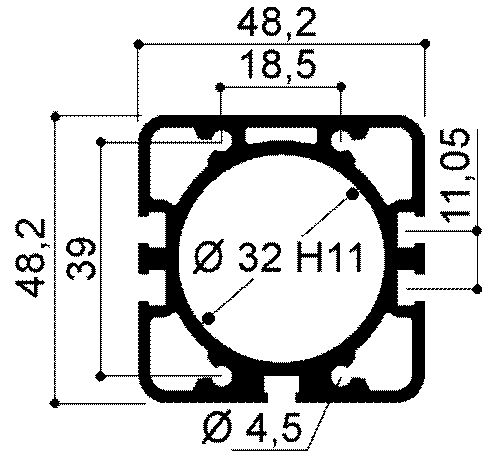

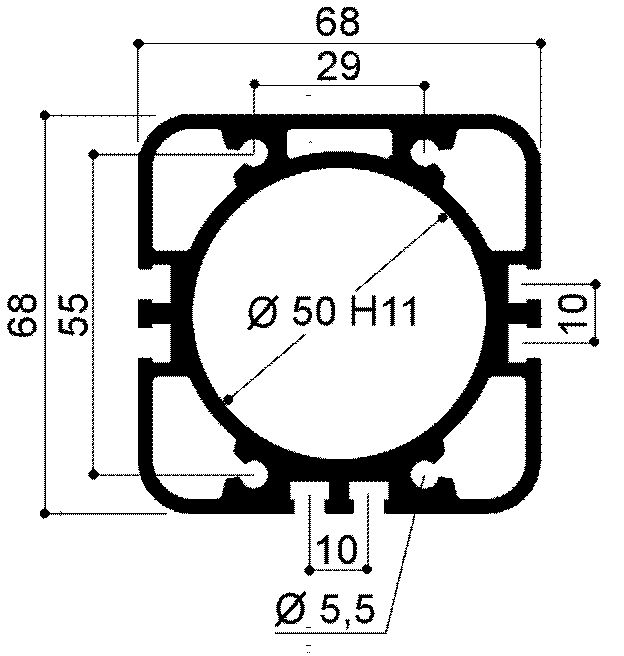

TUBI E TESTATE IN ALLUMINIO PER CILINDRI PNEUMATICI: SERIE COMPATTO UNITOP ISO 21287

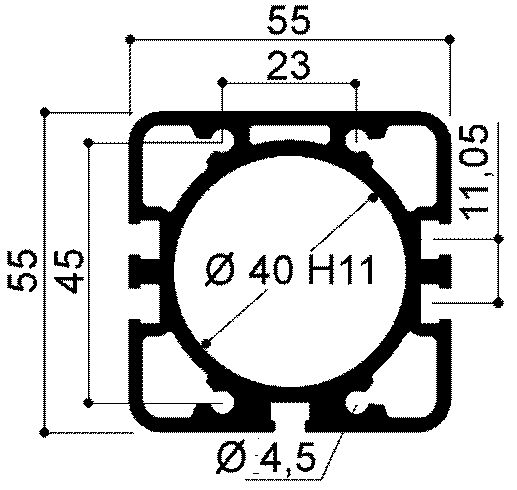

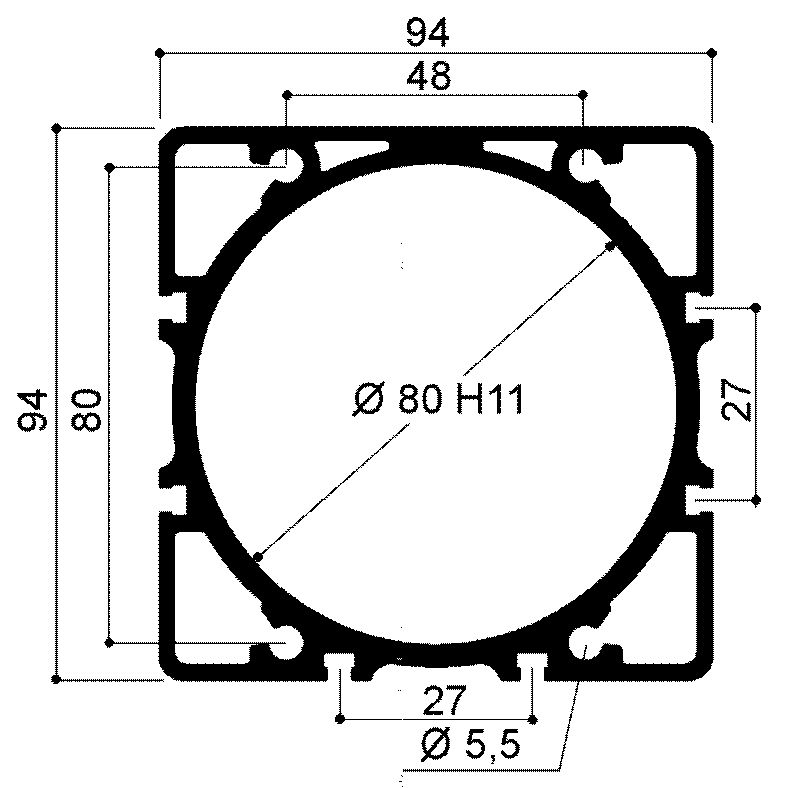

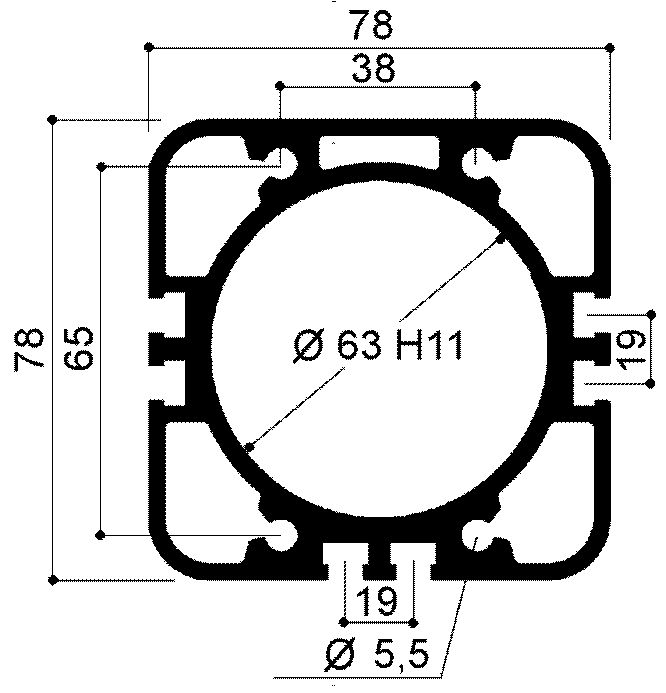

Tubi in alluminio adatti alla realizzazione di cilindri pneumatici per azionamenti. Tali tubi sono estrusi , in lega di alluminio EN-AW6063T6 successivamente calibrati - brocciati tramite lavorazione meccanica ed in fine anodizzati classe 20 µm
NOTA: CARATTERISTICHE TECNICHE PECULIARI PRODOTTO DI ALTA QUALITA’ dopo una accurata estrusione il profilo viene sottoposto ad una speciale lavorazione di calibratura a freddo della camicia (parte interna)
Caratteristiche meccaniche minime:
Rm= Mpa 245 Rp0,2= Mpa 200 A5%=8 HBW=80
Anodizzazione:
- spessore dello strato di ossido: classe 20 µm +10/-4 (interno) +10/-8 (esterno)
- durezza dello strato di ossido: 420 HV25 +130/-30
Rugosita’ diametro interno:
-Ra radiale = 0,6 µm -Rmax radiale = 9 µm -Ra assiale = 0,4 µm -* Ra radiale = 0,8 µm -* Rmax radiale = 10 µm -* Ra assiale = 0,5 µm
Gamma completa dei nostri profili in alluminio consultabile sul sito: www.omar-alluminio.it

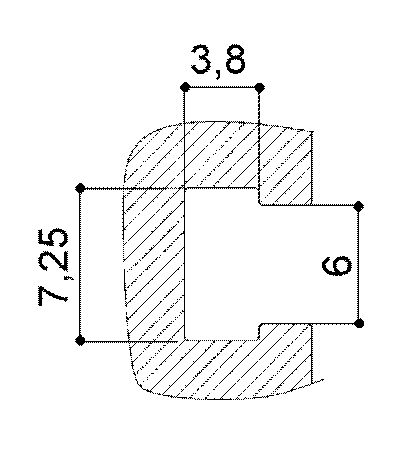

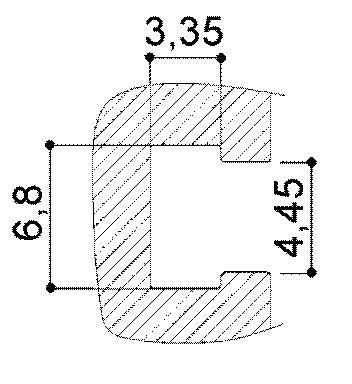

Dettaglio cava:
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|

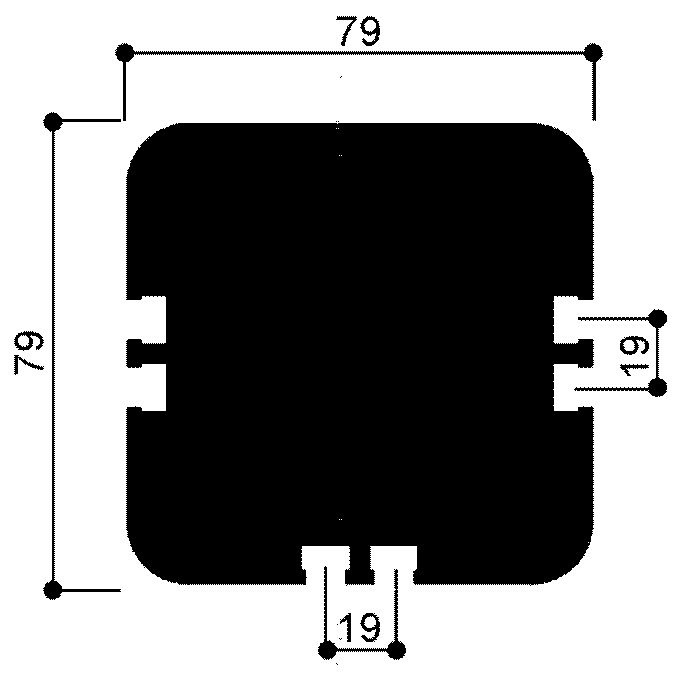

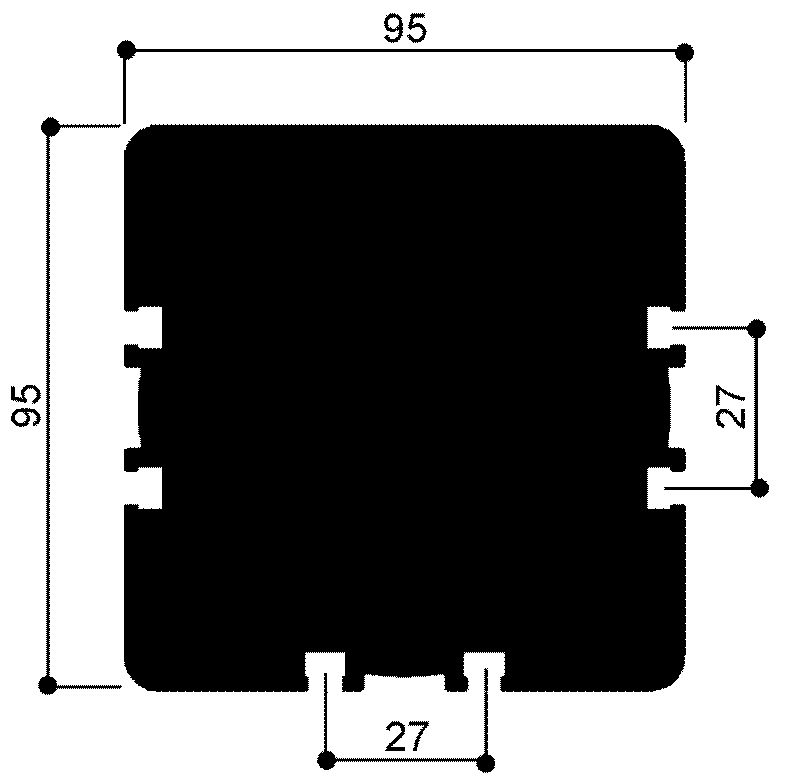

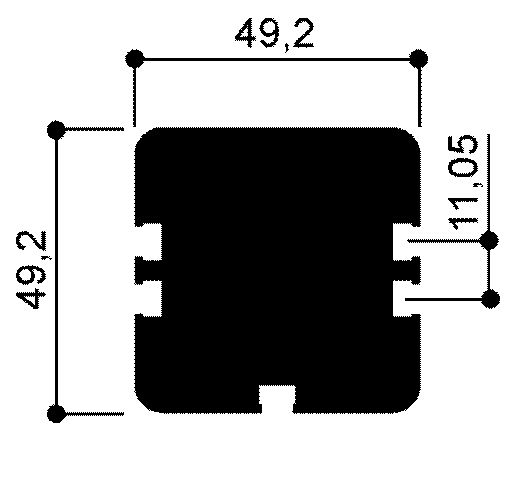

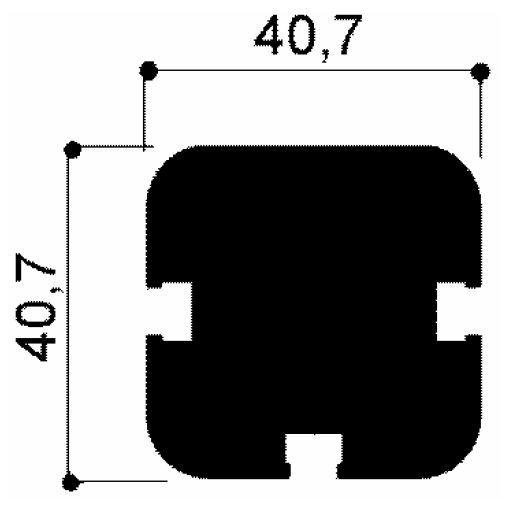

TESTATE |

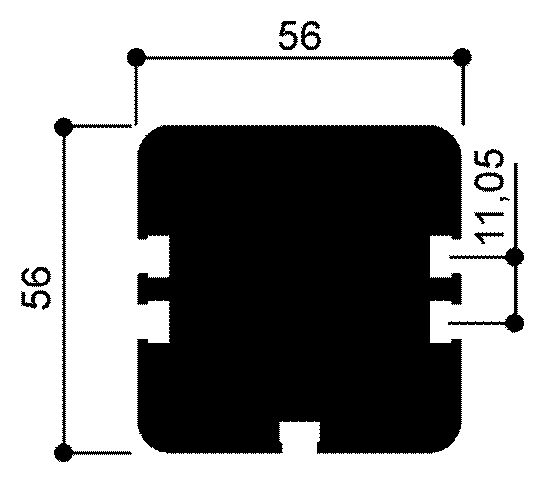

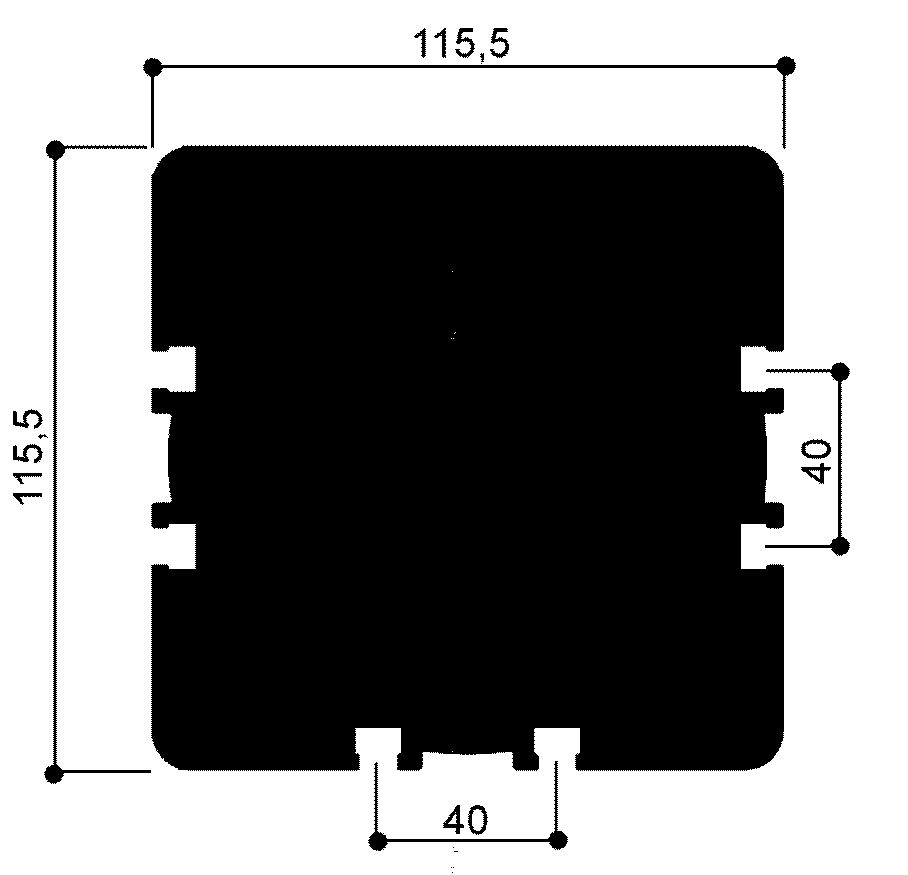

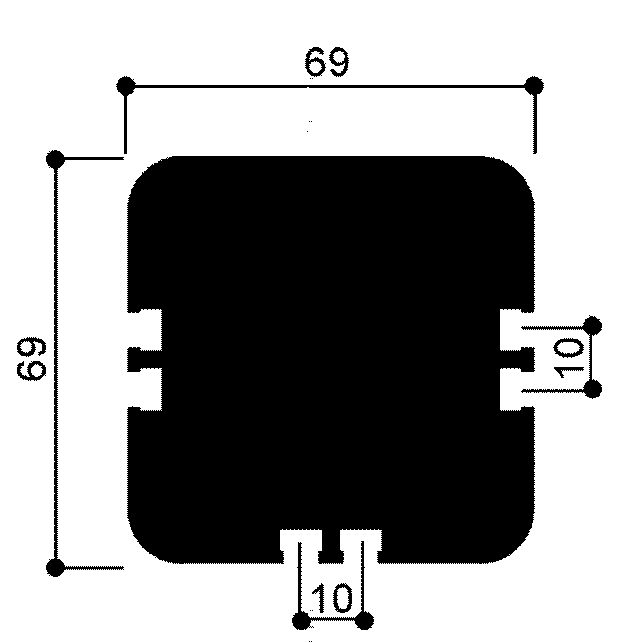

Profilo in alluminio per al realizzazione delle testate dei cilindri pneumatici tipo UNITOP / ISO 21287 |
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
